Стропильная система, как и все остальные конструктивные элементы строения, должна быть рассчитана. При расчете необходимо учитывать не только воздействие на крышу различных нагрузок, например снега, ветра, нагрузки от собственного веса кровли, но и влияние кровли на конструкцию самого здания.
Некоторые собственники, увидев открытые трещины на стенах домов, винят строителей, закладывавших фундамент, ведь большая часть этих неудач действительно связана с эрозией почвы из-за ошибок, выбранных или не сделанных по проекту фундамента.
Но это не всегда так! Трещины могут возникать и из-за ошибок при проектировании стропильной системы.
Обратите внимание: 3 простых шага, чтобы найти хорошего подрядчика для вашего строительного проекта.
Через некоторое время крыша начинает лопаться стены, в результате чего в углах домов появляются трещины, свидетельствующие о том, что боковая стена оторвала коробку дома.Не секрет, что существует несколько видов дистанционных систем, которые в свою очередь делятся на дистанционные и безраспорные, и так, что неопытные строители, сами того не подозревая, могут превратить безраспорную систему в дистанционную, неправильно прикрепив стопорные ножки. Чаще всего это происходит при строительстве без проекта.
В распорной системе отсутствует жесткая ферма, не позволяющая стропилам расходиться, а сами стропила упираются в мауэрлат, который в связи со стеной должен сопротивляться распору, и именно поэтому в распорных системах используется монолитный армированный пояс является обязательным условием!
А иногда бывает, что пояс не сделан, и даже не сдвижная крыша все равно сделана, так что через некоторое время дом начинает трещать по швам.

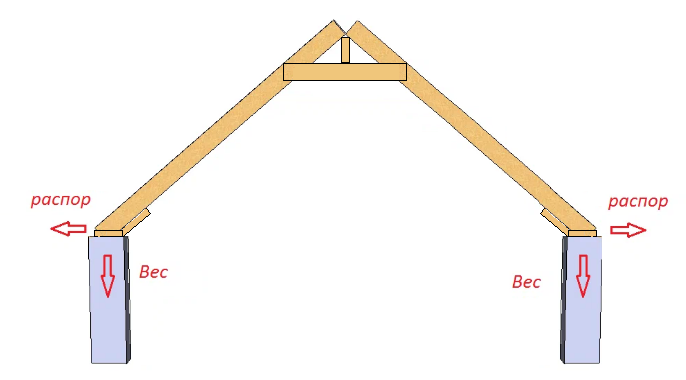

Кровля с распорной системой стропил не только давит на конструкцию сверху, но и нагружает стены горизонтальным вектором (силой распора), стропила «раздвигаются», выдавливая стены:

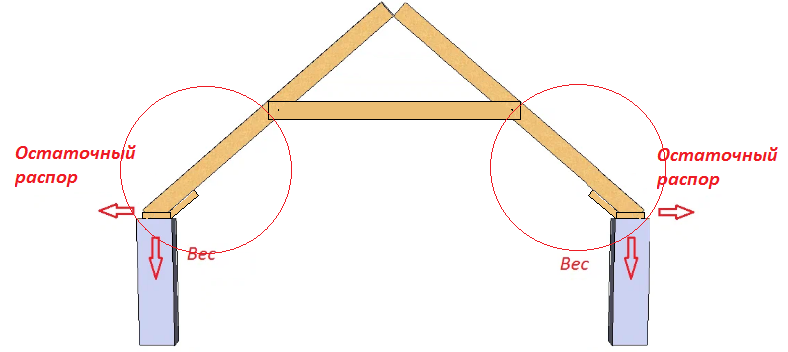

Иногда такая ситуация прослеживается в мансардных конструкциях с большими кровельными площадями. Есть такой термин остаточная распорка, это такая распорка, которая появляется из той части стропильной ноги, которая лежит ниже затяжки (ригеля):
Распорные и безраспорные системы – это принципиально разные системы, соответственно и подход к строительству дома разный.

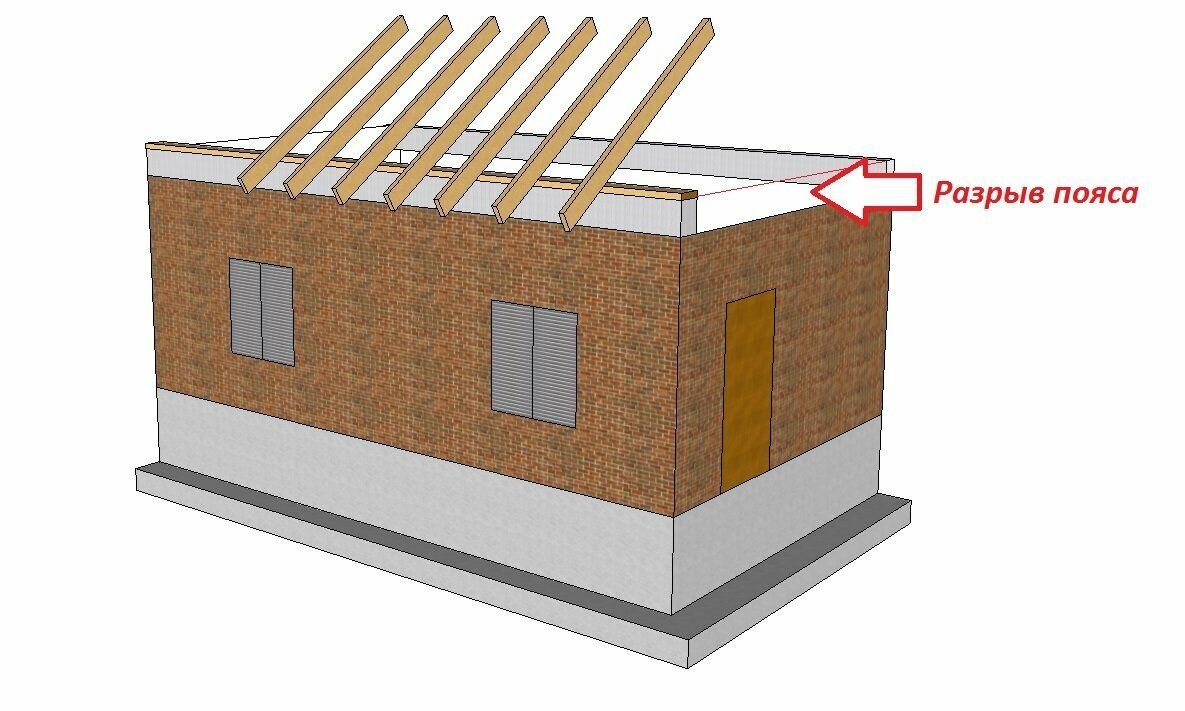

В распорной системе стены должны быть армированы, и если при безраспорной системе можно сделать армопояс только под мауэрлат, отрывать его по бокам без контура, замкнутого по периметру, то в распорной системе необходима закрытая поясная петля.
С нескользящей системой:
С дистанционной системой:

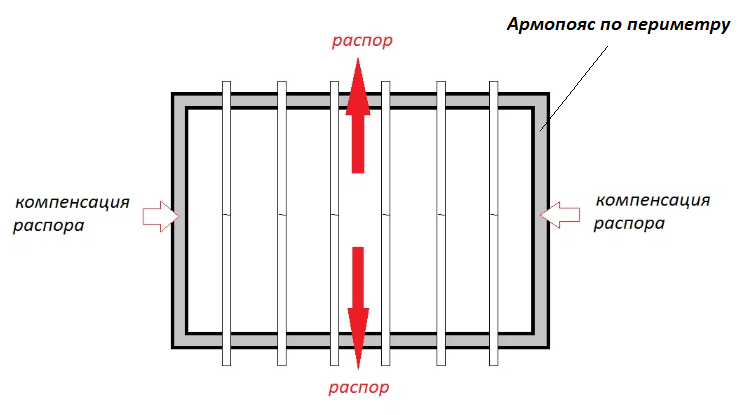

Вот именно боковая замыкающая часть пояса компенсирует всю нагрузку на распорку и со стенами дома ничего не случится! Эта зона пояса будет работать на растяжение и в большинстве случаев в пояс достаточно уложить 4 арматурных стержня диаметром 12 мм.
Расширяемые и нерасширяемые стропильные системы — тема, требующая особого внимания и обязательно будет обсуждаться в моем блоге.
Будьте внимательны, следите за проектом и проверяйте строителей!
Удачи в строительстве и ремонте!
