Приветствую вас, дорогие гости и постоянные читатели моего блога!
Знаете, в свое время я объездил множество магазинов в поисках насосной станции для своего колодца, и почти все продавцы задавали вопрос - "Сколько человек будет пользоваться водой?" и ни один продавец не спросил, какая техника должна быть в доме!
Наземная автоматическая насосная станция состоит из бака гидроаккумулятора, насоса, автоматического управления насосом и датчика давления, причем от владельца требуется подключить две трубы: входную и выходную, и вставить вилку в розетку.
Но может случиться так, что воды просто не хватает на всех потребителей – либо не работает посудомоечная машина, либо не запускается стиральная машина, либо из душа не течет, а вода капает. На самом деле не все устройства справятся с вашими задачами, и вам нужно выбрать правильное!
Во-первых, важно знать, что такие станции поднимают воду только с глубины не более 8-8,5 м, а при более низком уровне воды ни одна станция с этой задачей не справится. Забор воды осуществляется самоподъемом за счет разрежения, создаваемого в насосе, когда давление на входе ниже примерно на на 1 атм больше, чем давление в скважине.
А во-вторых, нужно знать еще 3 параметра:
- Высота воды повышается после насосной станции.
- Рабочее давление.
- Длина горизонтальной линии.
К любому устройству прилагается паспорт, в котором всегда указан график напорно-расходной характеристики.
Обратите внимание: Что нужно, чтобы завести свое крестьянское хозяйство.

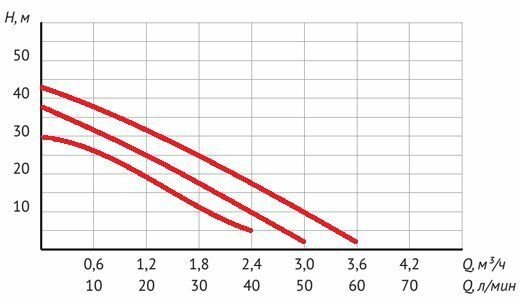

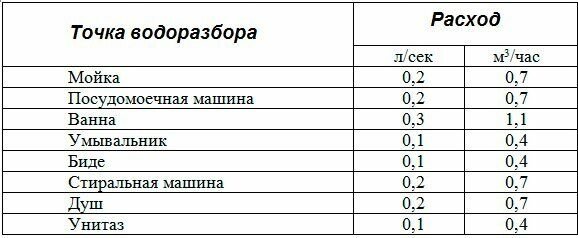

Станция должна выдавать такой же расход воды, который достигается при одновременном включении всех потребителей, а их расход составляет:В проходах для насосных станций чертят такие графики, где по вертикальной оси отложен напор в Н, м, а по оси X - расход в Q, л/мин:
Для наглядности объясню все на примере...

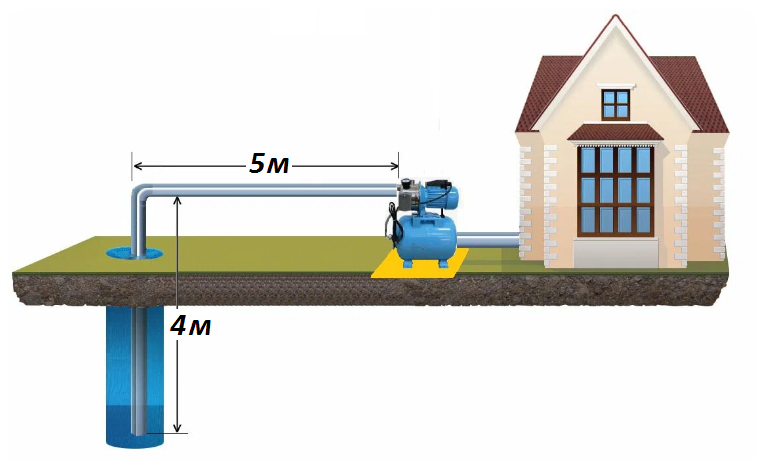

Пусть наша станция находится в 5 метрах от колодца, а уровень воды от входа до насоса 4 метра в глубину.

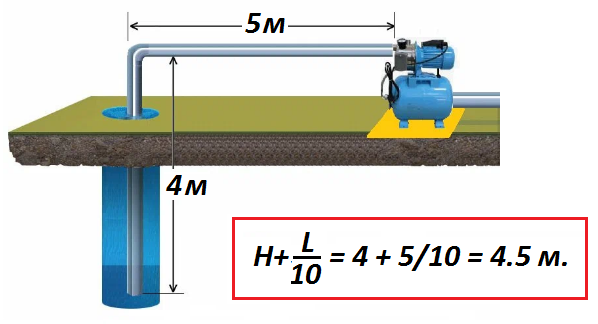

В то же время законы гидравлики говорят нам, что 10 метров горизонтально уложенной трубы соответствуют сопротивлению 1 метра подъема воды, поэтому высоту подъема воды можно рассчитать следующим образом:
4,5 м меньше 8, поэтому на такой глубине станция легко возьмет воду.
Смоделируем ситуацию, что станция нужна для загородного дома, точнее для кухни загородного дома, где установлена мойка и посудомоечная машина. Согласно таблице выше их расход составляет 0,7 м³/ч и 0,7 м³/ч, поэтому выбираем агрегат, дающий примерно 1,4 м³/ч.
Следует отметить, что если для полива подходит давление воды в 1 бар, то для приборов в доме оптимальным является давление не менее 2 бар.

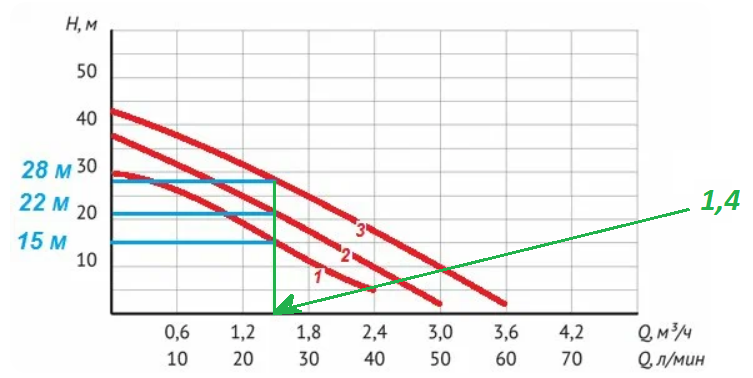

Итак, на графике, нарисованном в переходе к насосной станции по оси X, откладываем значение 1,4 и проводим линию к кривой.
Далее создаем проекцию пересечения на ось Y (проекции обозначены синими линиями). В итоге мы нашли напоры для трех насосов: 15м, 22м, 28м, значит при нашем расходе воды 1,4 м³/час три насосные станции будут давать разное давление: 1,5, 2,2, 2,8 бар.
Но вот нюанс! Этот напор воды мы получим на выходе из станции, но воду нам еще нужно транспортировать, а может быть и доставить на второй этаж!
Есть одно правило: каждые 10 метров подъема воды нужно 1 бар и это нужно помнить!
Для нашего примера можно выбрать две станции с высотой сброса 22 и 28 м, но я бы все же купил станцию №3, так как она обеспечит расширение потребительской системы, а вдруг в следующем году вы захотите сделать полноценную полноценная баня на даче?
От автора
Как вы уже поняли, вам нужно идти в магазин уже готовым купить станцию, знать, сколько у вас метров подъема и каково суммарное потребление потребителей!
Надеюсь, что эта информация будет вам полезна!
