Мечта сбылась, теперь у нас в саду есть место, где уже можно собрать много родных или друзей, отметить праздник или просто поужинать в тесном кругу!

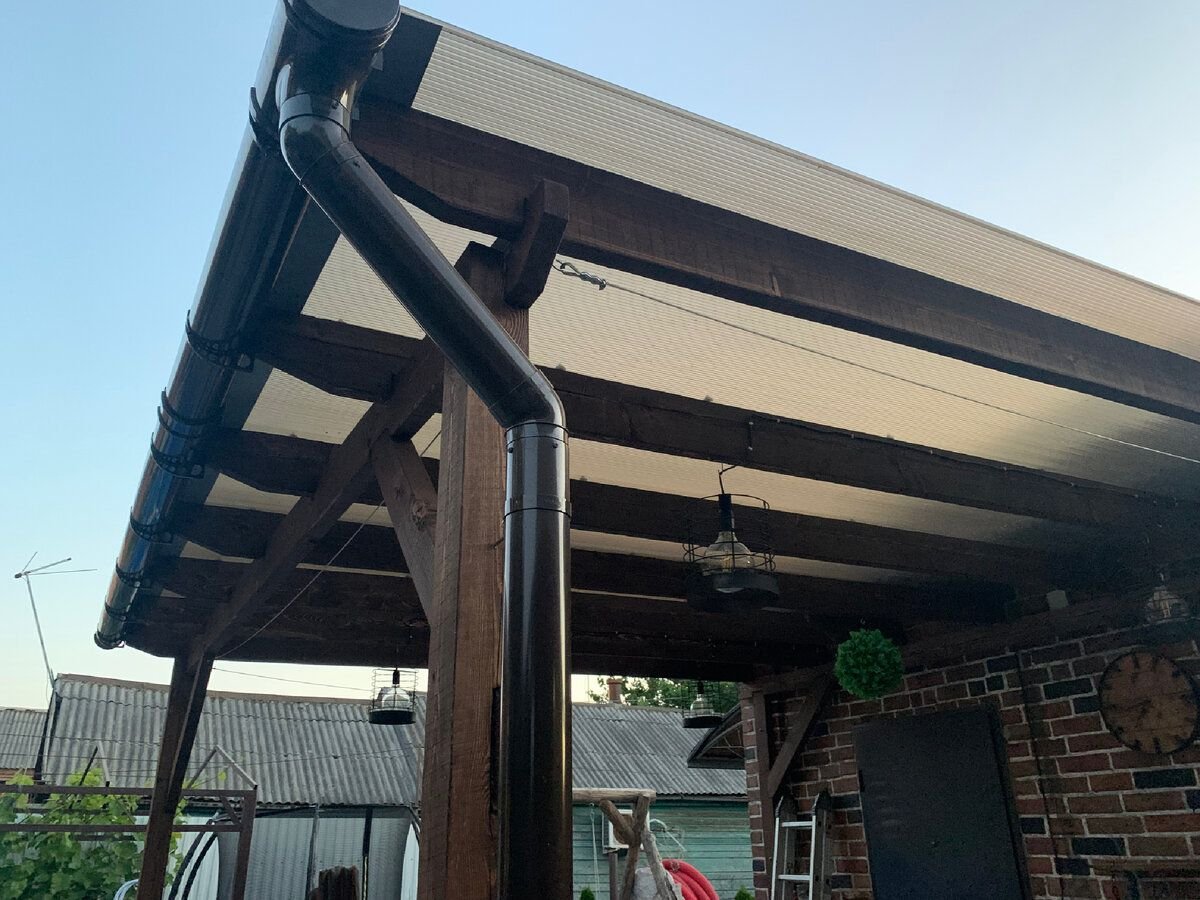

Вот и сама наша беседка или, если это можно назвать террасой, но сути от этого не меняется:
В прошлом году я нарисовал план крыши своего патио, а позже опубликовал статью с подробным описанием некоторых конструктивных особенностей и необходимых материалов.
Вот ссылка на предыдущую статью: Проект с беседкой (террасой) для летней кухни. Размер и во сколько мне обошлось
Сам проект выглядит так:
Навес был готов через 3 недели, работа по выходным, всего 5 полных дней работы.
Весь каркас деревянный, стойки и перила из бруса 100х100, стропила из досок 50х150.
Обратите внимание: Почему старинные срубы стоят по 400 лет, а новые быстро начинают гнить? Три решающих момента, которые сейчас не соблюдают.

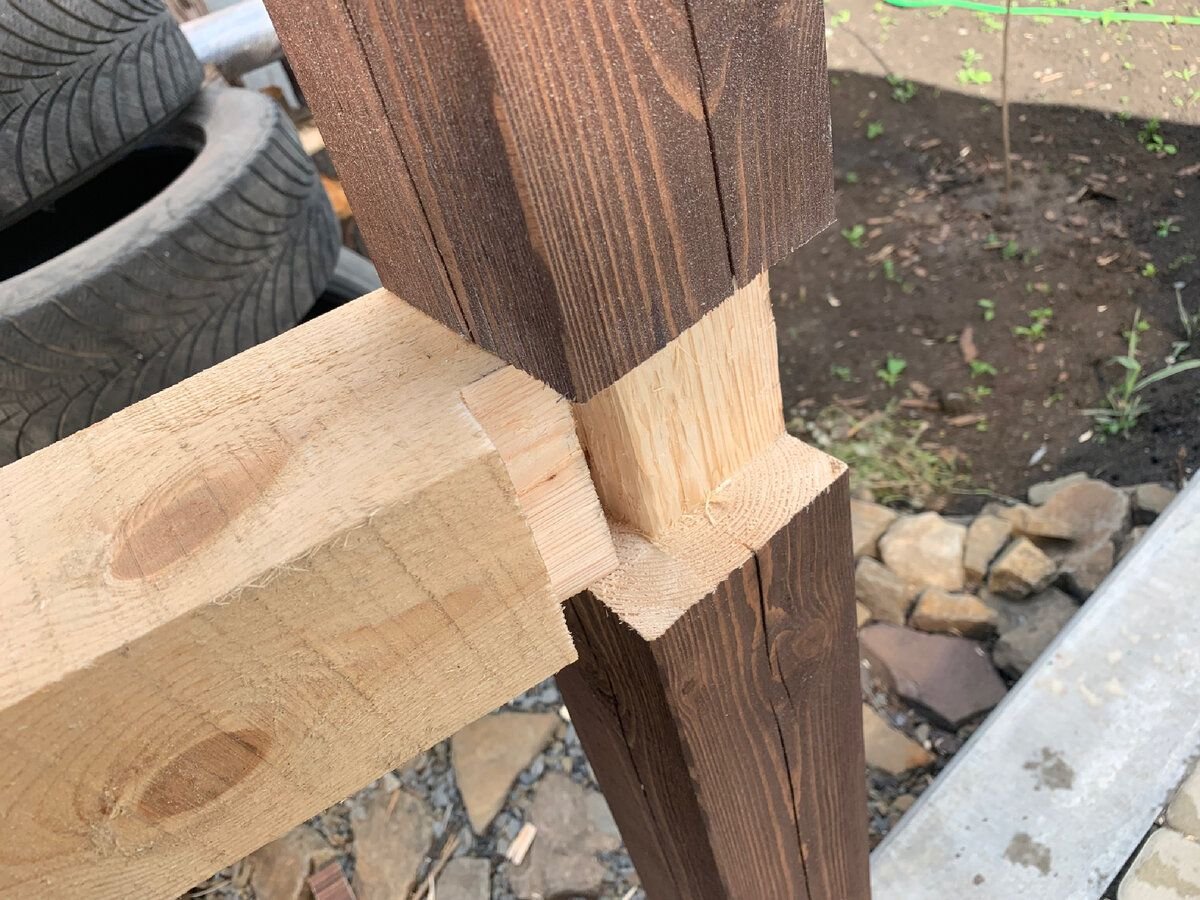

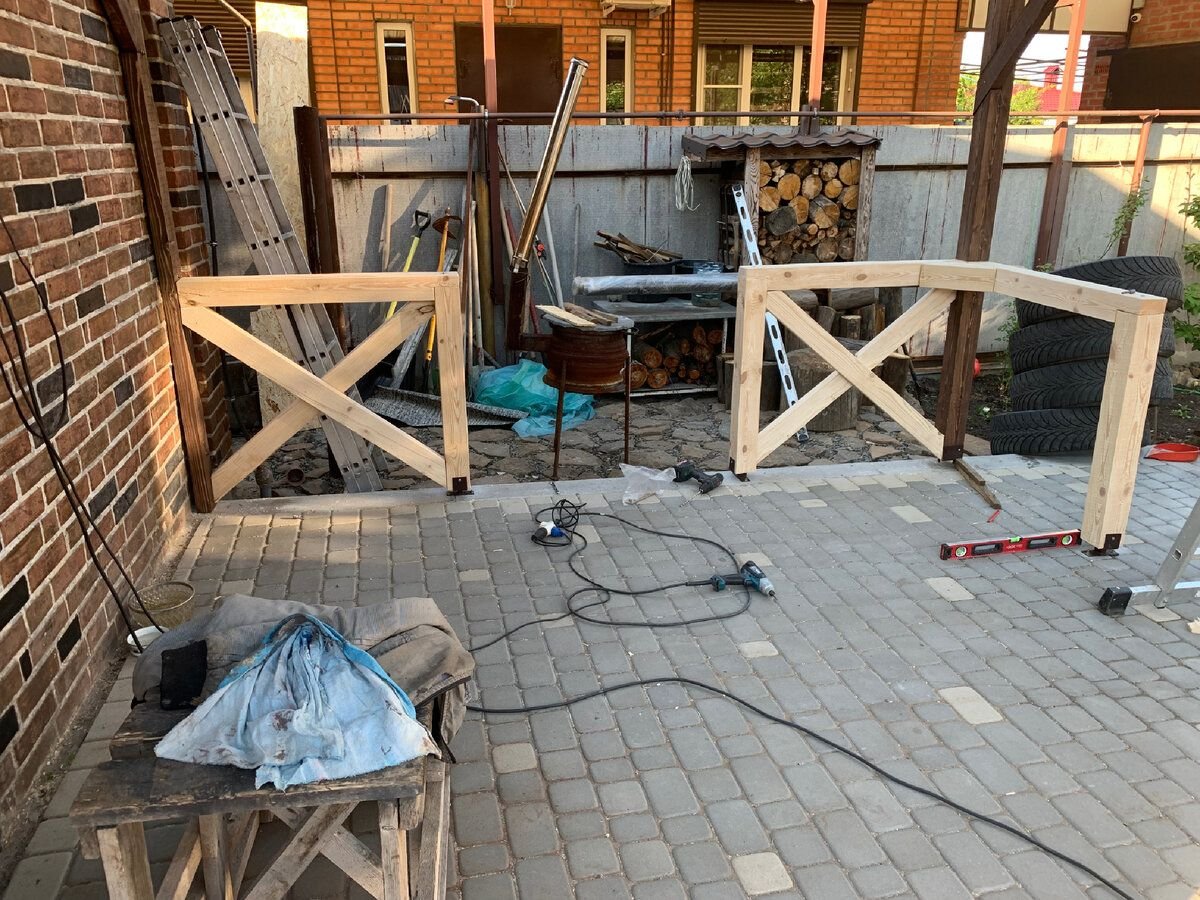

Все элементы были обработаны брашированием (удаление мягких волокон с поверхности) и соединены друг с другом путем вырезания и вставки, круглые сучки я специально не делал, так как они выглядят не так эстетично, потому что древесина не будет зашиты и все предметы открыты для ознакомления.Вставка перил в стойки:

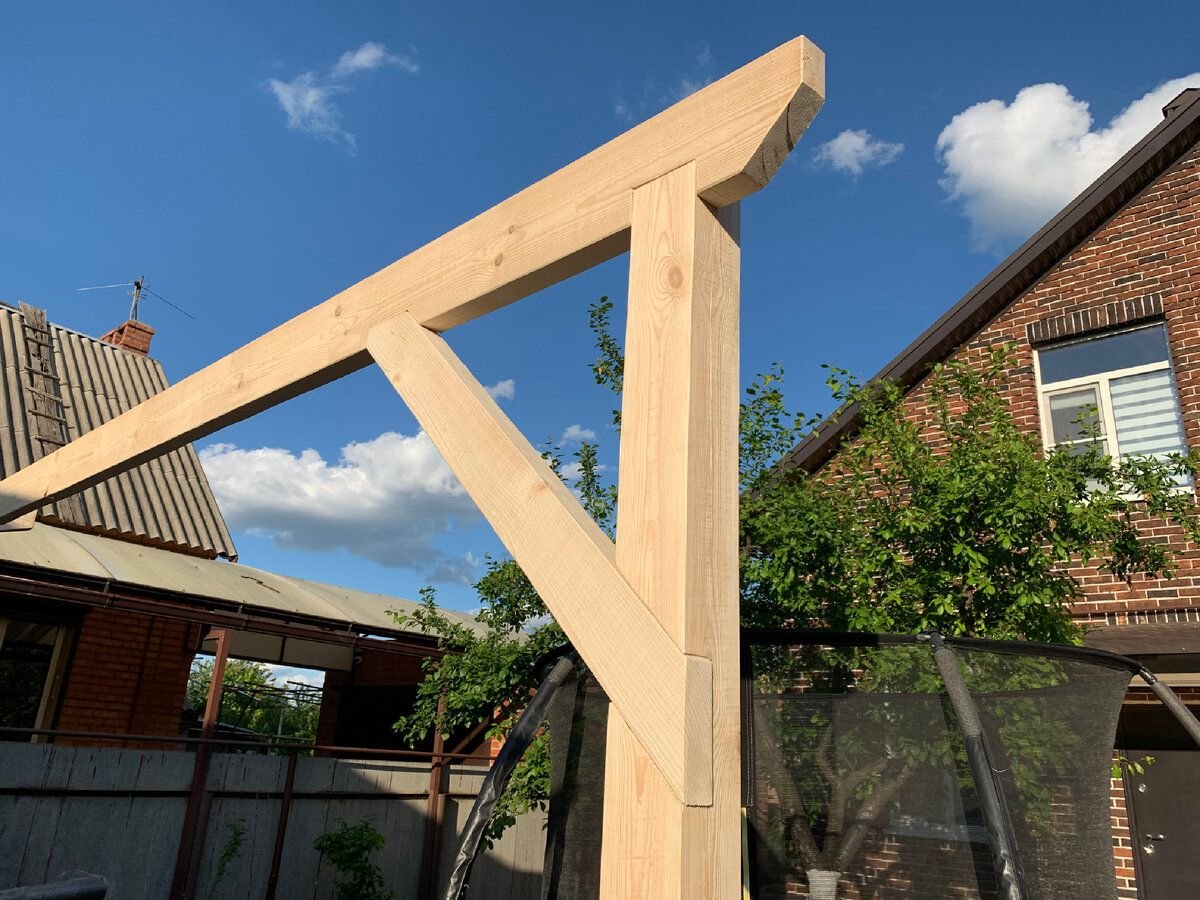

Соединение стрелы:

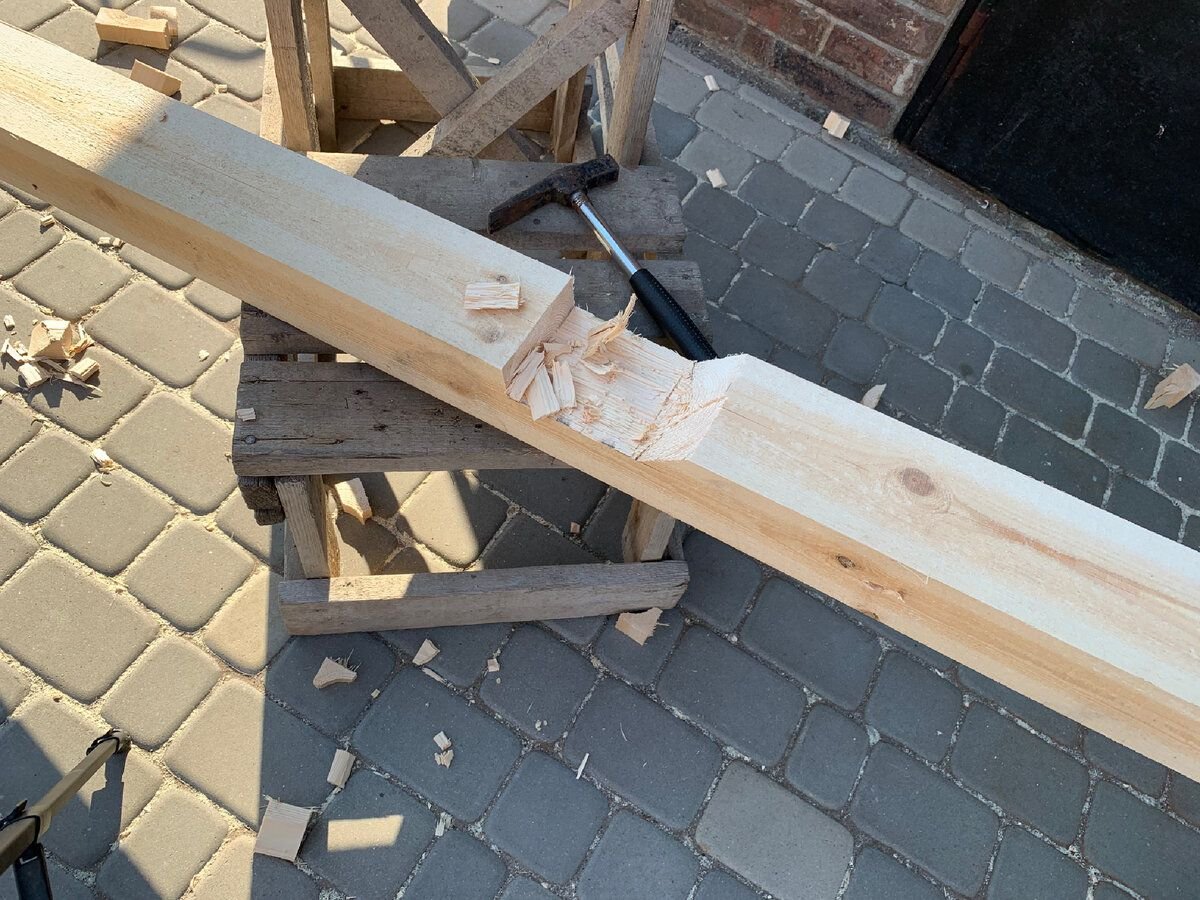

Резы были сделаны циркулярной пилой, ножовкой и парой стамесок. Сам процесс довольно кропотливый, так как нужно не только все равно сделать стык между двумя элементами, но и сделать его идеальным, чтобы оставить минимальный зазор, тогда он будет выглядеть совсем по-другому.
Навес кладется на тротуарную плитку, поэтому деревянные столбы закрепляются на специальных встроенных элементах, которые сначала встраиваются в основание, и только после этого ставится опора.
Такие закладные обеспечивают зазор между бетонным покрытием и древесиной, этот вентилируемый зазор предотвратит размягчение и распространение влаги по древесине, кроме того, стойки устанавливаются задом наперёд, что также замедлит гниение.
Все опоры с помощью закладных поднимаются от уровня плитки на 35-40 мм, вот фото:
Размеры
Фактические размеры навеса следующие:
- Ширина: 3,45 м.
- Длина: 3,65 м
- Высота: 2,5 м в самой нижней точке (возле стока).
Итоговая стоимость
- Сотовый поликарбонат (8 мм.) - 16 200 руб.
- Пропитка дерева 3 л - 3200 руб.
- Крепеж (анкеры, армированные саморезы) - 900 руб.
- Пиломатериал - 15 000 руб.
- Дренажная система - 3280 руб.
- Освещение (4 лампы) - делал сам, цена материала 1600 руб.
- Тросик для крепления уличных штор - 480 руб.
ИТОГО: 40 660 руб.
От автора
Считаю, что получился очень хороший навес, но признаюсь, что не учел один важный момент...
...после установки были сомнения насчет сотового поликарбоната. Расстояние между балками 55 см, а поликарбонат между стропилами имеет прогиб ок. 0,5 см, а значит, в этих промежутках от снеговой нагрузки он может легко треснуть.
Я уже придумал способ устранить это, но в целом дизайн считаю эстетически красивым - внутри очень удобно находиться!

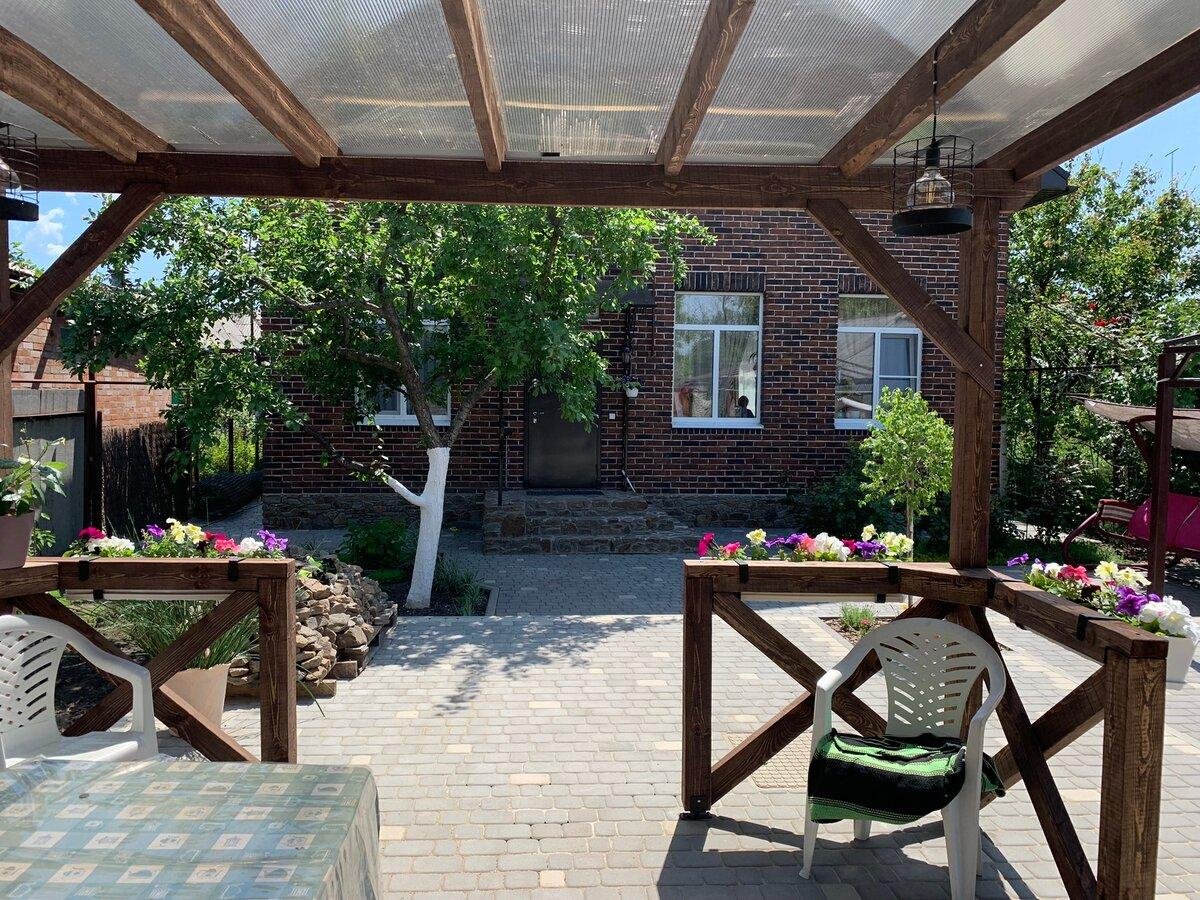

Вот внутри:
Надеюсь, что информация, изложенная в статье, окажется полезной одному из моих читателей!
