Добро пожаловать, уважаемые читатели блога «Строю для себя»! Если вы занимаетесь строительством или ремонтом, то наверняка знакомы с базовой комплектацией домашнего электрощита: вводной автомат, УЗО, дифавтоматы и групповые выключатели. Однако существует целый ряд менее известных, но крайне полезных устройств, способных решить множество бытовых задач.
Что такое трехпозиционный переключатель и зачем он нужен?
Сегодня я хочу рассказать об одном таком устройстве — трехпозиционном (реверсивном) переключателе, который я успешно установил у себя дома. Это компактное устройство, занимающее всего одно место на DIN-рейке, но обладающее широкими возможностями.
Его главная особенность — три фиксированных положения ручного управления:
Верхнее и нижнее положения замыкают электрические цепи, а среднее — полностью размыкает. Ключевое преимущество такого переключателя — возможность управления двумя независимыми цепями или источниками питания.
Три состояния — три возможности
В отличие от обычного выключателя, трехпозиционный предлагает три четких сценария:
1. Активен источник питания №1 (например, основная сеть).
2. Все выключено (полное обесточивание цепи).
3. Активен источник питания №2 (например, резервный генератор или стабилизатор).
Представьте ситуацию в частном доме: внезапно отключили электричество. Вместо сложных манипуляций с автоматами в щитке, вы одним движением переводите ручку переключателя в положение «Источник №2», запускаете генератор — и в доме снова свет. Это и есть работа реверсивного переключателя: мгновенное переключение между основной и резервной линией.
Личный опыт: удобство для подключения стабилизатора

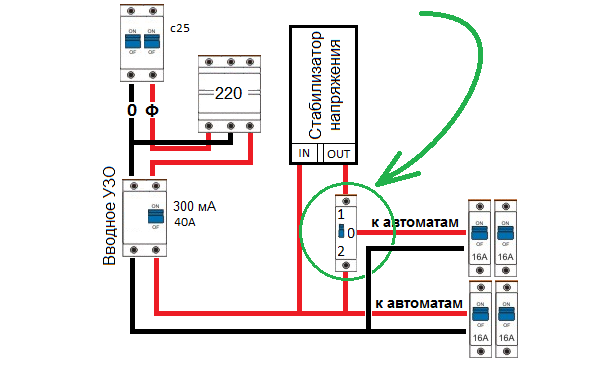

Я использовал этот принцип для удобного управления стабилизатором напряжения. Вот схема моей реализации:

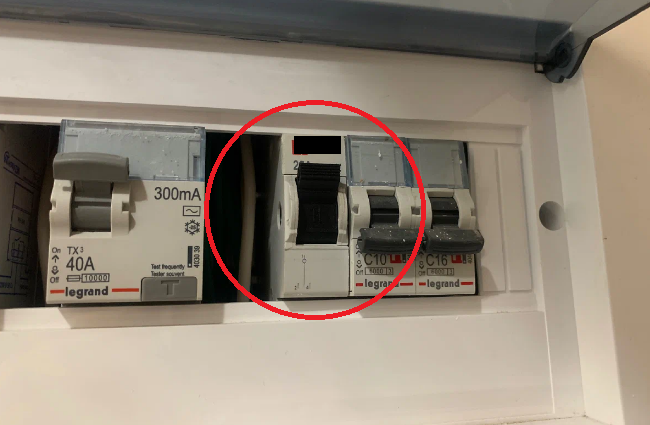

Изначально переключатель был в положении №2 (питание напрямую от сети). После установки стабилизатора я просто перевел его в положение №1 (питание через стабилизатор). Никаких работ с проводами в щитке не потребовалось.
Практическая выгода
Такое решение невероятно практично. Если стабилизатор выйдет из строя, мне не нужно отключать весь дом или искать режим «байпас» на самом устройстве. Достаточно одним щелчком перевести переключатель в положение «Напрямую от сети», демонтировать стабилизатор для ремонта по гарантии, и при этом все электроприборы в доме продолжат работать.
Этот подход универсален. Подобным образом можно организовать удобное подключение и отключение любого мощного или критически важного оборудования в доме или квартире: циркуляционного насоса, системы умного дома, отдельной линии для мастерской.
Вывод
Если вы находитесь на этапе проектирования электропроводки или капитального ремонта, обязательно рассмотрите возможность установки трехпозиционного переключателя. Это незначительное усложнение схемы на этапе монтажа в будущем может сэкономить вам массу времени, нервов и обеспечить бесперебойную работу ключевых систем.
Надеюсь, мой опыт окажется для вас полезным. Спасибо за внимание, и успехов вам в строительстве и ремонте!
