Сегодняшняя статья посвящена разметке, разметке в области плотницких работ и публикация немного затронет математику, потому как у меня в руках не просто строительный угольник, а профессиональный инструмент.

Данный треугольник именуется в честь профессионала своего дела, плотника из Америки Альберта Свенсона, а изобретен этот инструмент был почти 100 лет назад — в первой половине 20 века.

Называется он "Swanson speed square", что на нашем языке звучит как "Угольник Свенсона".

Многие пользуются лишь десятой частью его функционала

Многие, купив этот инструмент, пользуются лишь десятой частью его функционала, поскольку не умеют или не знают всех хитростей, а ведь если овладеть этим угольник в полной мере, то разметка любых деталей и заготовок будет продвигаться в разы быстрее и точнее!

Характеристики угольника

Угольник Свенсона — это равнобедренный прямоугольный треугольник, сторона которого равна 10 дюймов или в метрической системе 25 см, толщина 5 мм. Выполнен из твёрдого алюминия, очень лёгкий, но прочный, при раскрое металла металлические крошки не магнитятся.

Разметка двухсторонняя, полностью симметричная с двух сторон, что очень немаловажно!

По одному из катетов имеется жесткий упор, выступающий в каждую сторону на 10 мм.

Многие пользуются лишь десятой частью его функционала

Основная "фишка" инструмента в том, что в одном угольнике собрались целых 5 необходимых плотнику инструментов — циркуль, линейка, уровень, рейсмус и транспортир.

Многие пользуются лишь десятой частью его функционала

Угольник производится для США и Европы, поэтому изготавливается в метрической и в дюймовой системе мер, если захотите приобрести — обратите на это внимание, чтобы не купить в дюймах.

Функции

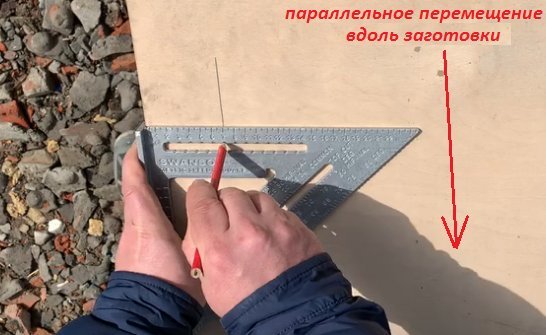

Жесткий упор дает возможность быстро установить угольник под прямым углом к ребру заготовки. Используя эту возможность, можно быстро нанести параллельную ребру линию с помощью углублений, в которые устанавливается ручка или карандаш.

Зарубки идут с шагом 5 мм.

Многие пользуются лишь десятой частью его функционала

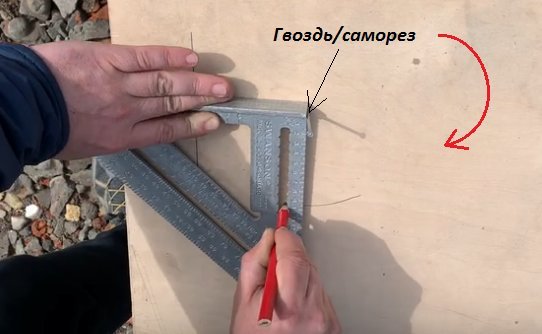

С помощью этих же углублений очерчивается дуга или круг. Для этого необходимо в центр окружности закрутить саморез или вбить гвоздь, затем поместить угольник его пазом (точкой вращения) к гвоздю и придать вращение, удерживая карандаш в углублении шкалы.

Многие пользуются лишь десятой частью его функционала

Получим окружность нужного нам радиуса.

Транспортир также легок в использовании.

Обратите внимание: Многие удивляются, почему долговечные печные трубы начинают разрушаться сразу после установки котла. Объясняю.

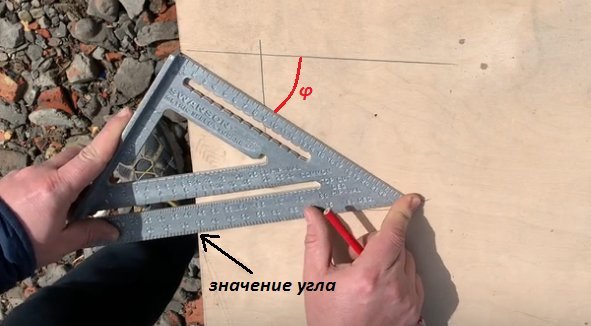

Ставим упор к ребру и чертим перпендикуляр, затем вращаем угольник вокруг точки его вращения до тех пор, пока риска на гипотенузе угольника не установится в нужное нам значение угла.

Многие пользуются лишь десятой частью его функционала

Благодаря своей жесткости, угольник легко использовать как шину для точной распиловки заготовок циркулярными пилами.

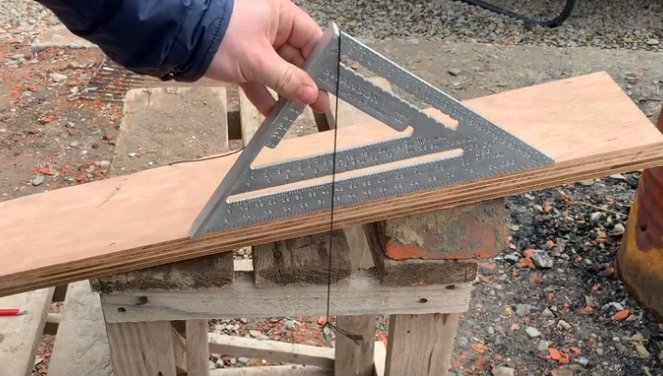

Этим угольником легко измерить уровень и узнать точное отклонение. Для этого угольник своей длинной стороной кладется на горизонтальную поверхность, а через углубление в точке вращения пробрасывается отвес, нить которого нам и укажет на отклонение в градусах:

Многие пользуются лишь десятой частью его функционала

Это были перечислены базовые функции данного угольника, теперь я бы хотел перейти к профессиональным.

Профессиональные функции

Шкала разметки угловых стропильных ног (ендов и вальм) связана с углом наклона кровли.

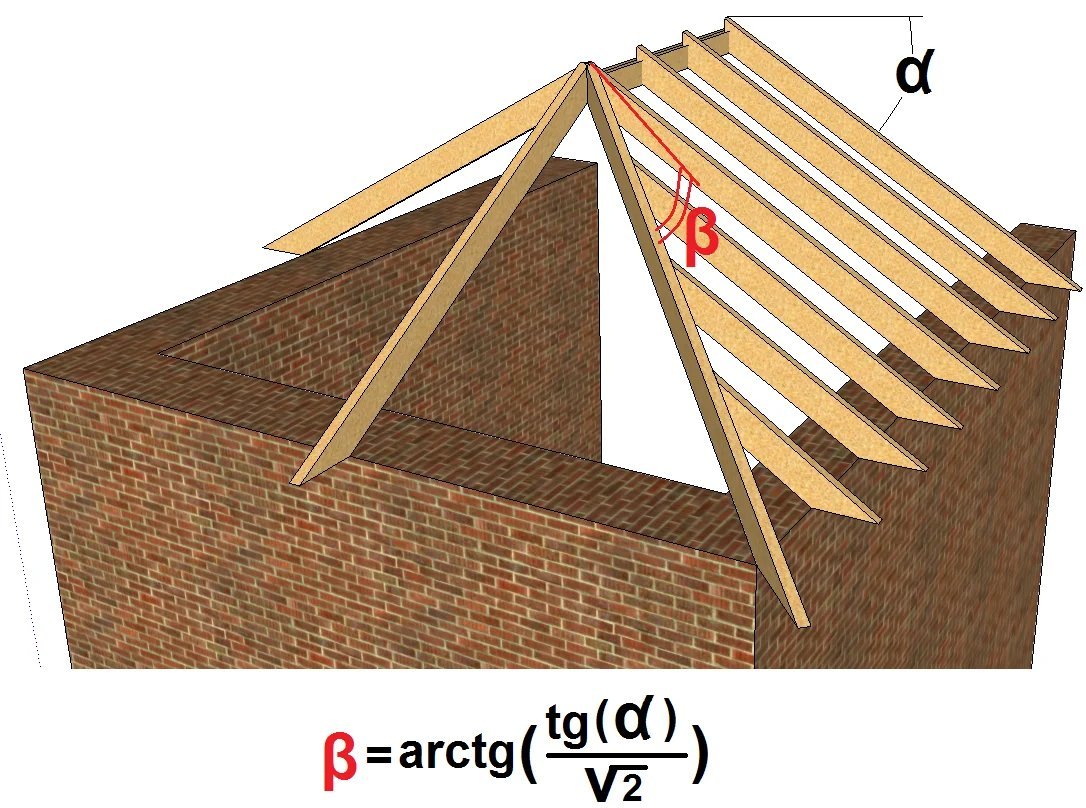

Дело в том, что вальмовое стропило имеет угол наклона отличный от угла наклона остальных стропильных ног и чтобы кровельщик специально не лез на крышу и не вымерял углы, теряя время, угольник помогает произвести разметку на земле.

Многие пользуются лишь десятой частью его функционала

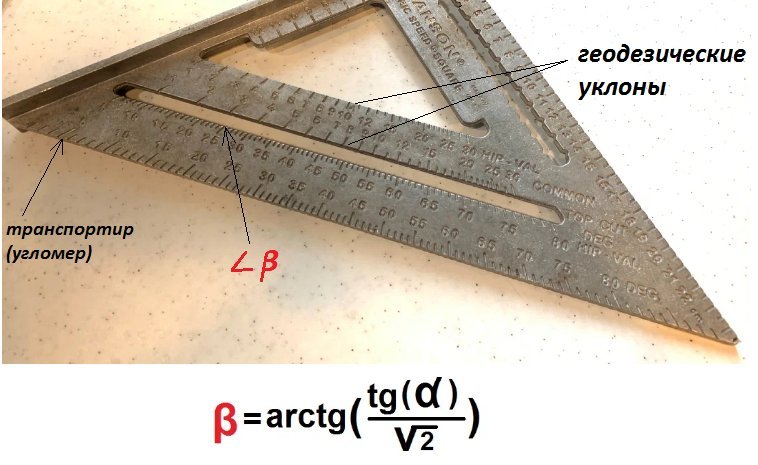

Зная угол наклона всей крыши, мастер легко сделает раскрой вальмовых стропильных ног под правильным углом. Обе шкалы угольника Свенсона связаны между собой по выше приведенной формуле:

Многие пользуются лишь десятой частью его функционала

Следующая пара шкал — геодезический уклон. Он позволяет, не оперируя градусами, построить необходимый угол в %.

Если вы водите авто, то определенно знаете эти дорожные знаки:

Многие пользуются лишь десятой частью его функционала

Они означают: в первом случае, что преодолев расстояние 100 м, вы подниметесь на 10 м, во втором случае, преодолев расстояние 100 м, вы опуститесь на 12 м., с угольником Свенсона точно так же, только шкала угольника привязана к длине в 10 м.

К примеру, у нас есть уклон 40%, а это значит, что на длину 10 метров нам нужно подняться на высоту 4 м (4:10).

Этот угол требуется перенести на заготовку и точно отпилить.

Многие пользуются лишь десятой частью его функционала

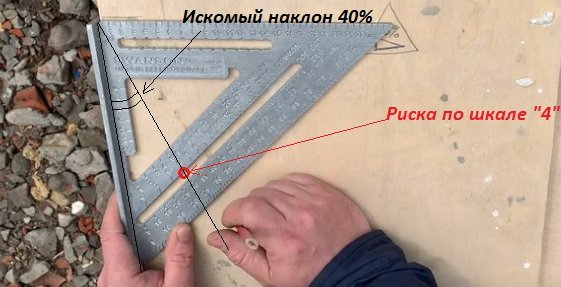

Всё делается очень просто: угольник ставится в упор к ребру, по шкале уклона отмечается "4". Теперь, соединяем нашу отметку с вершиной угла и получаем искомый наклон.

Вот такой чудо-инструмент!

Безусловно, если работы выполняются по хозяйству пару раз в год, то приобретать такой инструмент будет затратно, ведь его стоимость выше 3000 руб, но если работы ведутся постоянно, то в арсенале мастера такой инструмент окажется незаменимой вещью!

Надеюсь, обзор вам понравился!
